泵揚程與流量有幾種關系？如何根據管網系統計算揚程？

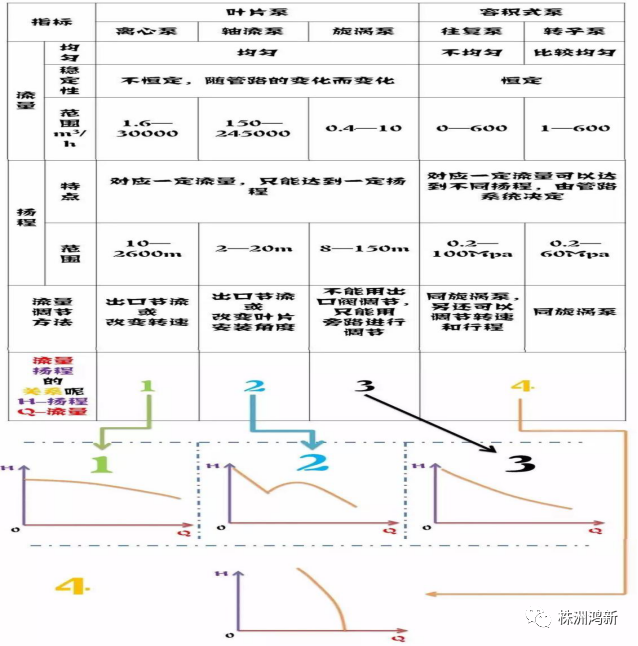

泵的揚程計算是選擇泵的重要依據，泵揚程與流量的關系可以參照下面這張圖。
泵揚程由管網系統的安裝和操作條件決定，計算前應首先繪制流程草圖，平、立面布置圖，計算出管線的長度、管徑及管件型式和數量。

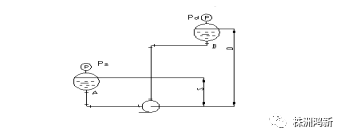

一般管網如下圖所示，
D——排出幾何高度，m；
取值：高于泵入口中心線：為正；低于泵入口中心線：為負；
S——吸入幾何高度，m；
取值：高于泵入口中心線：為負；低于泵入口中心線：為正；
Pd、Ps——容器內操作壓力，m液柱（表壓）；
取值：以表壓正負為準
Hf1——直管阻力損失，m液柱；
Hf2——管件阻力損失，m液柱；
Hf3——進出口局部阻力損失，m液柱；
h ——泵的揚程，m液柱
h＝D+S+hf1+hf2+h3+Pd－Ps
h= D－S+hf1+hf2+hf3+Pd－Ps
h= D＋S+hf1+hf2+hf3+Pd－Ps
————————————————————
