全面介紹中央空調制冷知識
第一部分 中央空調基礎知識
一、有關中央空調的基礎知識
1、空調的基本概念
1.1 什么是制冷劑，其工作原理是什么？
答：在被冷卻對象和環境介質之間傳遞熱量，并最終把熱量從被冷卻對象傳給環境介質的制冷機中進行制冷循環的工作物質。
其工作原理是制冷劑在蒸發器內吸收被冷卻物質的熱量而蒸發，在冷凝器中將所吸收的熱量傳給周圍的空氣或者水，而被冷卻為液體，往復循環，借助于狀態的變化來達到制冷的作用。
1.2 什么是載冷劑，其工作原理是什么？
答：將制冷裝置的制冷量傳遞給被冷卻介質的媒介物質。
如常用的空調冷凍水，其在蒸發器內被冷卻降溫，然后遠距離輸送，來冷卻需要被冷卻的物體。目前常用的載冷劑有水，它只能用于高于0℃的條件，當要求低于0℃時。一般采用鹽水，如：氯化鈉或者氯化鈣水溶液或者采用乙二醇、丙二醇等有機化合物的水溶液。
1.3 什么是顯熱？
答：對固態、液態或氣態的物質加熱，只要它的形態不變，則熱量加進去后，物質的溫度就升高，加進熱量的多少在溫度上能顯示出來，即不改變物質的形態而引起其溫度變化的熱量稱為顯熱。如對液態的水加熱，只要它還保持液態，它的溫度就升高；因此，顯熱只影響溫度的變化面不引起物質的形態的變化。例如機房中、其計算機或程控交換機的發熱量很大，它屬于顯熱。
顯熱變化可以用溫度測量儀器進行測量。
1.4 什么是潛熱？
答：對液態的水加熱，水的溫度升高，當達到沸點時，雖然熱量不斷的加入，但水的溫度不升高，一直停留在沸點，加進的熱量僅使水變成水蒸氣，即由液態變?yōu)闅鈶B(tài)。這種不改變物質的溫度而引起物態變化(又稱相變)的熱量稱為潛熱。如計算機房中、工作人員人體發熱以及換氣帶進來的空氣含濕量，這些熱量稱為潛熱。（全熱等于顯熱與潛熱之和。）
如果使液體變?yōu)闅怏w，那么該潛熱為汽化潛熱。
如果使氣體變?yōu)橐后w，則該潛熱稱為凝結潛熱。
潛熱變化不能用溫度測量儀器進行測量。
1.5 什么是動壓、靜壓、全壓？
答：在選擇空調或風機時，常常會遇到靜壓、動壓、全壓這三個概念。根據流體力學知識，流體作用在單位面積上所垂直力稱為壓力。當空氣沿風管內壁流動時，其壓力可分為靜壓、動壓和全壓，單位是 mmHg或kg／m2或Pa，我國的法定單位是Pa。
靜壓（Pi）：由于空氣分子不規則運動而撞擊于管壁上產生的壓力稱為靜壓。計算時，以絕對真空為計算零點的靜壓稱為絕對靜壓。以大氣壓力為零點的靜壓稱為相對靜壓?？照{(diào)中的空氣靜壓均指相對靜壓。靜壓高于大氣壓時為正值，低于大氣壓時為負值。
動壓（Pb）：指空氣流動時產生的壓力，只要風管內空氣流動就具有一定的動壓，其值永遠是正的。
全壓（Pq）：全壓是靜壓和動壓的代數和：Pq＝Pi + Pb 。全壓代表 l m3氣體所具有的總能量。若以大氣壓為計算的起點，它可以是正值，亦可以是負值。
2、空調的分類
2.1 按照使用目的，空調可分為哪幾類？
舒適空調---要求溫度適宜，環境舒適，對溫濕度的調節精度無嚴格要求、用于住房、辦公室、影劇院、商場、體育館、汽車、船舶、飛機等。
工藝空調---對溫度有一定的調節精度要求，另外空氣的潔凈度也要有較高的要求。用于電子器件生產車間、精密儀器生產車間、計算機房、生物實驗室等。
2.2 按照空氣處理方式，可分為哪幾類？
集中式（中央）空調---空氣處理設備集中在中央空調室里，處理過的空氣通過風管送至各房間的空調系統。適用于面積大、房間集中、各房間熱濕負荷比較接近的場所選用，如賓館、辦公樓、船舶、工廠等。系統維修管理方便，設備的消聲隔振比較容易解決。
半集中式空調---既有中央空調又有處理空氣的末端裝置的空調系統。這種系統比較復雜，可以達到較高的調節精度。適用于對空氣精度有較高要求的車間和實驗室等。
局部式空調---每個房間都有各自的設備處理空氣的空調?？照{(diào)器可直接裝在房間里或裝在鄰近房間里，就地處理空氣。適用于面積小、房間分散、熱濕負荷相差大的場合，如辦公室、機房、家庭等。其設備可以是單臺獨立式空調相組，如窗式，分體式空調器等。也可以是由管道集中給冷熱水的風機盤管式空調器組成的系統，各房間按需要調節本室的溫度。
2.3 按照制冷量可分為哪幾類？
大型空調機組---如臥式組裝淋水式，表冷式空調機組，應用于大車間、電影院等。
中型空調機組---如冷水機組和柜式空調機等，應用于小車間、機房、會場、餐廳等。
小型空調機組---如窗式、分體式空調器，用于辦公室、家庭、招待所等。
2.4 按新風量的多少來分，空調可以分為哪幾類？
直流式系統---空調器處理的空氣為全新風，送到各房間進熱濕交換后全部排放到室外，沒有回風管。這種系統衛生條件好，能耗大，經濟性差，用于有有害氣體產生的車間。實驗室等。
閉式系統---空調系統處理的空氣全部再循環，不補充新風的系統。系統能耗小，衛生條件差，需要對空氣中氧氣再生和備有二氧化碳吸式裝置。如用于地下建筑及潛艇的空調等。
混合式系統---空調器處理的空氣由回風和新風混合而成。它兼有直流式和閉式的優點，應用比較普遍，如賓館、劇場等場所的空調系統。
按送風速度分：高速系統---主風道風速20－30m/s。 低速系統---主風道風速12m/s以下。
3、有關空調的常用術語
3.1 名義制冷量
答：單位時間內，空調器在名義制冷工況下從空間區域或房間內排除的熱量，就叫名義制冷量。
3.2 名義制熱量
答：單位時間內，空調器在名義制熱工況下向空間區域或房間內釋放的熱量。
3.3 能效比（EER-COOLING）
答：單位電動機輸入功率的制冷量大小。是反映空調器制冷運轉時的制冷量與制冷功率之比，單位W/W。國家標準規定，2500W空調的能效比標準值2.65；2500W至多4500W空調的能效比標準值為2.70。
3.4 性能參數（COP-HEATING）
答：制冷壓縮機的性能參數COP值，即：單位軸功率的制冷量。軸功率（壓縮機的耗功率）指電動機傳至壓縮機機軸上的功率，主要包括直接用于壓縮空氣的所耗功率和克服運動機構的摩擦阻力所耗功率。
4、常用空調計量單位及換算
一千瓦（KW）= 860大卡（Kcal/h）
一大卡（Kcal/h）= 1.163瓦
1冷噸（USRT）= 3024大卡（Kcal/h）
1冷噸（USRT）= 3517瓦（W）
5、幾種常見空調主機形式
1）水冷冷水機組
水冷冷水機組屬于中央空調系統中的制冷機組部分，其載冷劑為水，稱為冷水機組，而冷凝器的冷卻為利用常溫水的換熱降溫來實現。故稱為水冷機組，與水冷機組相對的稱為風冷機組，風冷機組的冷凝器由與室外空氣的強制通風換熱達到制冷目的。
2）VRV系統
VRV系統是variable Refrigerant Volume系統的簡稱，即制冷劑流量可變式系統。其形式為一組室外機，由功能機和恒速機，變頻機組成。通過并聯室外機系統，將制冷管道集中進入一個管道系統，可以方便得根據室內機的容量的匹配，對室內機的合適的容量從122.5KW以1.5KW的級差進行選擇，即最多一組室外機可連接30臺室內機。
室內機有天花板嵌入式、掛壁式、落地式等。型式不同的室內單機可連接到一個制冷回路上，并可進行單獨控制。室內單機最小容量為0.6KW，最大為3.75KW，室內機的容量可在室外機容量的50%至130%內調節。
3）模塊機
在VRV系統的基礎上發展熱來，模塊機將傳統的氟利昂管路改變?yōu)樗废到y(tǒng)，將室內外機合并為制冷機組，室內機改為風機盤管。利用載冷劑水的換熱來實現制冷過程。模塊機由于能夠根據冷負荷要求自動調節啟動機組數量，實現靈活組合而此得名。
4）活塞式冷水機組
活塞式冷水機組就是把實現制冷循環所需的活塞式制冷壓縮機、輔助設備 急附件緊湊地組裝在一起的專供空調用冷目的使用的整體式制冷裝置?；钊嚼渌畽C組單機制冷從60至900KW，適用于中、小工程。
5）螺桿式冷水機組
螺桿式冷水機組是提供冷凍水的大中型制冷設備。常用于國防科研、能源開發、交通運輸、賓館、飯店、輕工、紡織等部門的空氣調節，以及水利電力工程用的冷凍水。螺桿式冷水機組是由螺桿制冷壓縮機組、冷凝器、蒸發器以及自控元件和儀表等組成的一個完整制冷系統。它具有結構緊湊、體積小、重量輕、占地面積小、操作維護方便、運轉平穩等優點，因而獲得了廣泛的應用，其單機制冷量從150至2200KW，適用于中、大型工程。
6）離心式冷水機組
離心式冷水機組是由離心式制冷壓縮機和配套的蒸發器、冷凝器和節流控制裝置以及電氣 表組成整臺的冷水機組，單機制冷量從700至4200KW。其適用于大、特大型工程。
7）溴化鋰吸收式冷水機組
溴化鋰吸收式冷水機組以熱能為動力，以水為制冷劑，以溴化鋰溶液為吸收劑，制取0℃以上的冷媒水，可用作空調或生產工藝過程的冷源，溴化鋰吸收式以熱能為動力，常見的有直燃型、蒸汽型、熱水型三類，其冷量范圍為230至5800KW，適用于中型、大型、特大型工程。

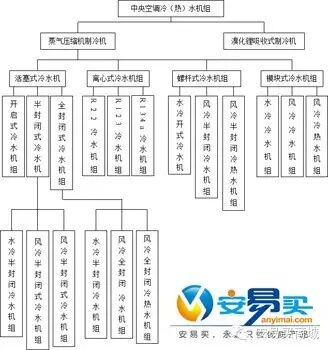

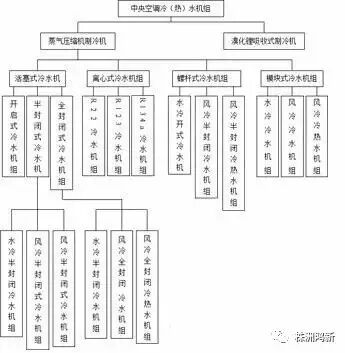

6、中央空調機組分類
中央空調機組是中央空調系統的核心部分。合理選擇機組，對于一個中央空調項目來說至關重要。就冷（熱）水機組的制冷方式和結構分類，可劃分為以下幾種類型：
二、中央空調工作原理

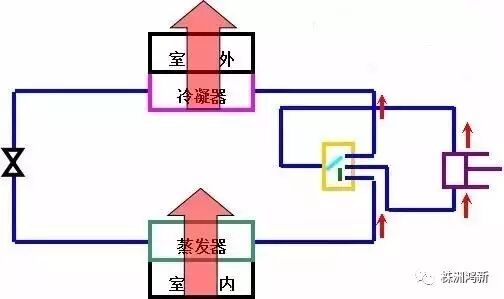

1、壓縮式空調制冷工作原理
答：空調在作制冷運行時，低溫低壓的制冷劑氣體被壓縮機吸入后加壓變成高溫高壓的制冷劑氣體，高溫高壓的制冷劑氣體在室外換熱器中放熱（通過冷凝器冷凝）變成中溫高壓的液體（熱量通過室外循環空氣帶走），中溫高壓的液體再經過節流部件節流降壓后變?yōu)榈蜏氐蛪旱囊后w，低溫低壓的液體制冷劑在室內換熱器中吸熱蒸發后變?yōu)榈蜏氐蛪旱臍怏w（室內空氣經過換熱器表面被冷卻降溫，達到使室內溫度下降的目的），低溫低壓的制冷劑氣體再被壓縮機吸入，如此循環。
2、空調制熱運行原理

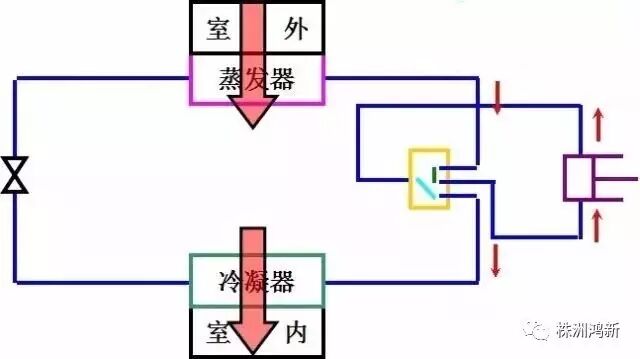

答：空調在作制熱運行時，低溫低壓的制冷劑氣體被壓縮機吸入后加壓變成高溫高壓的制冷劑氣體，高溫高壓的制冷劑氣體在室內換熱器中放熱變成中溫高壓的液體（室內空氣經過換熱器表面被加熱，達到使室內溫度升高的目的），中溫高壓的液體再經過節流部件節流降壓后變?yōu)榈蜏氐蛪旱囊后w，低溫低壓的液體在換熱器中吸熱蒸發后變?yōu)榈蜏氐蛪旱臍怏w（室外空氣經過換熱器表面被冷卻降溫），低溫低壓的氣體再被壓縮機吸入，如此循環。
3、空調系統組成部分
空調系統有四大件，它們是壓縮機、冷凝器、蒸發器和節流部件。
3.1 壓縮機知識簡介
壓縮機是整個空調系統的核心，也是系統動力的源泉。整個空調的動力，全部由壓縮機來提供，壓縮機就相當于把一個實物由低勢位搬到高勢位地方去，在空調中它的目的就是把低溫的氣體通過壓縮機壓縮成高溫的氣體，最后氣體在換熱器中和其他的介質進行換熱。所以說壓縮機的好壞會直接影響到整個空調的效果。
根據蒸氣的原理，壓縮機可分為容積型和速度型兩種基本類型。容積型壓縮機通過對運動機構作功，以減少壓縮室容積，提高蒸氣壓力來完成壓縮功能。速度型壓縮機則由旋轉部件連續將角動量轉換給蒸氣，再將該動量轉為壓力。
根據壓縮方式，容積型壓縮機可分為活塞式和回轉式兩大類?；剞D(zhuǎn)式又可分為滾動活塞式、滑片式、單螺桿式、雙螺桿式、渦旋式。速度型壓縮機有離心式。
從壓縮機結構上來看，又可將壓縮機分為開啟式、半封閉式和全封閉式。開啟式壓縮機的主軸伸出機體外，通過傳動裝置（傳動帶或聯軸節）與原動機相連接。在伸出部分必須有軸封裝置，使主軸和機體間密封來防止制冷劑泄露。封閉式壓縮機的結構是將電動機和壓縮機連成整體，裝在同一機體內，因而可以取消軸封裝置，避免了泄漏制冷劑的可能。這樣，電動機便處于四周是制冷劑的環境中，稱為內裝式電動機。
封閉式壓縮機又可分為半封閉和全封閉兩種型式。半封閉式的機體用螺栓連接，因此和開啟式一樣可以拆開維修。全封閉式的機體則裝在一個焊接起來的外殼中，無法拆開維修。
3.2 換熱器知識簡介
根據在空調上的作用不同，換熱器可分為冷凝器和蒸發器。現在就冷凝器和蒸發器的分類和區別述說一下。
（1）冷凝器
冷凝器的作用是將壓縮機排出的高溫高壓的制冷劑過熱蒸汽冷卻成液體或氣液混合物。制冷劑在冷凝器種放出的熱量由冷卻介質（水或空氣）帶走。冷凝器按其冷卻介質和冷卻的方式，可以分為水冷式、空氣冷卻式、水和空氣混合冷卻式三種類型。
（2）蒸發器
蒸發器的作用是利用液態低溫制冷劑在低壓下易蒸發，轉變?yōu)檎魵獠⑽毡焕鋮s介質的熱量，達到制冷目的。
蒸發器的種類：蒸發器按冷卻介質的不同，分為冷卻液體載冷劑、冷卻空氣或其他氣體的兩大類型。在冷卻液體載冷劑的蒸發器中，有水箱式（沉浸式）蒸發器（包括立管式、螺旋管式、蛇型式）、板式蒸發器、螺旋板式蒸發器、殼管式蒸發器（包括臥式蒸發器、干式蒸發器）等。在冷卻空氣蒸發器中，有空調用翅片蒸發器、冷凍冷藏用空氣空氣冷卻器（冷風機）及排管蒸發器等。
3.3 節流結構知識簡介
節流部件：節流部件是制冷系統不可缺少的四大部件之一。它的作用是使冷凝器出來的高壓液體節流降壓，使液態制冷劑在低壓（低溫）下汽化吸熱。所以，它是維持冷凝器中為高壓、蒸發器為低壓的重要部件。
節流部件按形式，可分為毛細管和節流閥，前者用在較小的制冷設備中，如電冰箱中裝在冷凝器和蒸發器之間的毛細管即是節流機構的一種。后者用在較大的制冷設備中。
在大、中型裝置中應用的節流機構為節流閥，常用的節流閥有三種，即手動膨脹閥、浮球調節閥和熱力膨脹閥，后兩種為自動調節的節流閥。
膨脹閥按膨脹的類型可分為電磁膨脹閥和熱力膨脹閥等。小型風冷型熱泵冷水機組用一個熱力膨脹閥，由4個單向閥控制制冷，制熱走向，也有用毛細管做制熱時輔助節流用，中大型機組由于制冷，制熱不同工況制冷劑循環量變化大，需兩個或多個熱力膨脹閥以適應工況要求，在液態管路阻力大的場合，如分液頭阻力大，要注意適當極大相應膨脹閥的容量，以免出現供液不足的情況。
使用雙向膨脹閥的機組，可使管路簡化，降低流動阻力。但系統中設置儲液器時，管路走向比較困難。如制熱時，高壓液體出儲液器進入膨脹閥，而制冷時，節流后的氣液混合物進入儲液器，在進蒸發器時難以保證以液體為主。要解決這個問題又要在管路上增加單向閥等元件，故對于不使用儲液器的系統使用雙向膨脹閥較為有利。
3.4 氣液分離器知識簡介
在蒸發器中，由于液體在蒸發器中蒸發，由液體變?yōu)闅怏w的過程，由于考慮負荷的變化，可能會有一部分的制冷劑未全部蒸發，而會直接進入到壓縮機。由于液體的不可壓縮性，所以在未進入壓縮機之前，首先要通過氣液分離器，以確保進入壓縮機全部為汽體，保證壓縮機能正常的運轉。
氣液分離器安裝與壓縮機的進口端，主要是防止返回壓縮機的低壓低溫蒸汽攜帶過多的液滴，防止液體制冷劑進入壓縮機氣缸，分離器同時具有過濾、回油、貯液等功能。
氣液分離器使用時應注意：
盡可能靠近壓縮機；
在換向系統中，氣液分離器應該安裝在換向閥和壓縮機之間；
正確的安裝進口（從蒸發器來）出口（去壓縮機吸氣口）；
必須向上安裝；
合適大小的氣液分離器的接口不一定和壓縮機的吸氣口一致。
3.5 儲液器知識簡介
制冷系統中的高壓儲液器（也稱儲液筒）是裝在冷凝器和膨脹閥之間的，它的功能可歸納為以下幾個方面：
儲存冷凝器的凝液；
適應蒸發器的負荷變動對供應量的需求 ；
作為系統中高低壓側之間的液封 。
儲液器的形式有多種，有單向和雙向之分；有一出口和兩出口之分；有立式和臥式之分。
3.6 油氣分離器知識簡介
油氣分離器安裝在壓縮機和冷凝器之間。它的工作原理為：壓縮機的排氣是氟里昂和潤滑油的混合氣體，通過油分離器的較大的腔體減速，霧狀的油就會聚集在沖擊的表面上，當聚集成較大的油滴后，流向油分離器的底部，并通過回油裝置返回壓縮機。
3.7 干燥過濾器知識簡介
過濾器的作用是：為了防止制冷劑里含有水份或由于不可減少的元素等原因使系統里進入水份，當從冷凝器出來的高溫液體進入膨脹閥后，液體的溫度會大幅度的下降，一般都在零度以下，這時如果系統里含有水分的話，由于膨脹閥通過的截面很小，就會易出現冰堵的現象，影響系統的正常的運行。
3.8 四通換向閥知識簡介
四通換向閥適用于中央空調、單元式空調器等熱泵型空調系統，它被用來切換制冷工質的流通路徑，以達到制冷和制熱的目的。
3.9 水泵知識簡介
水泵，是用于加速水流動的工具，以達到加強水在換熱器中換熱的效果。
3.10 壓力控制器
壓力控制器用作壓力控制和壓力保護之用，機組有低壓和高壓控制器，用來控制系統的壓力的工作范圍，當系統壓力到調定值時，開關自動切斷（或接通）電路。
3.11 壓差控制器
壓差控制器用作壓力差的控制，當壓力差到達調定值時，開關自動切斷（或接通）電路。
3.12 溫度控制器
溫度控制器用作機組的控制或保護，當溫度到達調定值時，開關自動切斷（或接通）電路。在一些產品上，溫度的控制常用到，用水箱溫度來控制機組的開停機情況。還有些像防凍都需要用到溫度控制器。
3.13 視液鏡
視液鏡用于指示：1、制冷裝置中液體管路的制冷劑的狀況；2、制冷劑中的含水量；3、回油管路中來自油分離器的潤滑油的流動狀況。
有的視液鏡帶有一指示器，它通過改變其顏色來指出制冷劑中的含水量。（綠色表示干燥，黃色表示潮濕）
3.14 膨脹水箱的作用
1、因溫度變化而引起水的體積變化，膨脹水箱用來貯存這部分膨脹水；
2、對系統起穩壓定壓的作用；
3、能給系統補償部分水。

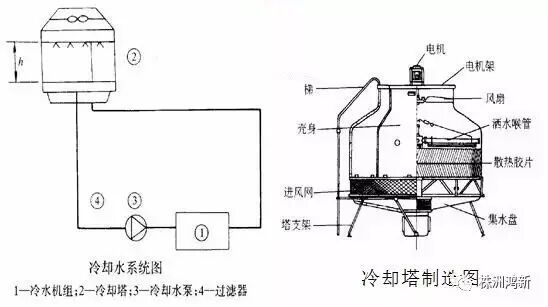

3.15 冷卻塔知識簡介
冷卻塔的作用是將挾帶熱量的冷卻水在塔內與空氣進行換熱，使熱量傳輸給空氣并散入大氣。冷卻塔中水和空氣的換熱方式之一是，流過水表面的空氣與水直接接觸，通過接觸傳熱和蒸發散熱，把水中的熱量傳輸給空氣。用這種方式冷卻的稱為濕式冷卻塔。
濕式冷卻塔的換熱效率高，水被冷卻的極限溫度為空氣的濕球溫度。但是，水因蒸發而造成損耗；蒸發又使循環的冷卻水含鹽度增加，為了穩定水質，必須排掉一部分含鹽度較高的水；風吹也會造成水的飄散損失。必須有足夠的新水持續補充。因此，濕式冷卻塔需要有供給水的水源。
缺水地區，在補充水有困難的情況下，只能采用干式冷卻塔。干式冷卻塔中空氣與水的換熱是通過由金屬管組成的散熱器表面?zhèn)鳠?，將管?nèi)水的熱量傳輸給散熱器外流動的空氣。干式冷卻塔的換熱效率比濕式冷卻塔低，冷卻的極限溫度為空氣的干球溫度。這些裝置的一次性投資大，且風機耗能很高。
冷卻塔冷卻水的過程屬熱質傳遞過程。被冷卻的水用噴嘴、布水器或配水盤分配至冷卻塔內部填料處，大大增加水與空氣的接觸面積。空氣由風機、強制氣流、自然風或噴射的誘導效應而循環。
第二部分 中央空調方案設計基礎知識介紹
一、各類建筑物空調負荷計算
1、什么是空調負荷？
為了保持房間一定的溫度，需要向房間供應的冷量稱為冷負荷。
為了補償房間失去的熱量而需向房間供應的熱量稱為熱負荷。
為了維持室內相對濕度所需由房間除去或增加的濕量稱為濕負荷。
2、影響負荷大小的因素有哪些？
氣候條件
使用面積
窗的數量、朝向
外墻的朝向
維護結構隔熱效果
房間用途
房間內的人數
用電器散熱
3、不同建筑負荷概算表
一般情況下，辦公樓、寫字間、客房負荷可以按照約90~100大卡每平方米，會議室、影劇院、演播大廳約160~200大卡每平方米，酒店、洗浴、餐廳160~260大卡每平方米計算。
建筑物負荷取值表
建筑類型
冷負荷 W/m2
（KCal/h.m2）
住宅、公寓、標準客房
114－138
（98－118）
西餐廳
200－286
（170－246）
中餐廳
257－438
（220－376）
火鍋城、燒烤
465－698
（400－600）
小商店
175－267
（150－230）
大商場、百貨大樓
250－400
（215－344）
理發、美容
150－225
（129－193）
會議室
210－300
（180－258）
辦公室
128－170
（110－146）
中庭、接待
112－150
（97－129）
圖書館
90－125
（77－108）
展廳、陳列室
130－200
（112－172）
劇場
180－350
（154－310）
計算機房、網吧
230－410
（200－350）
有潔凈要求的廠房、手術室等
300－500
（258－430）
注：l、上述指標為總建筑面積的冷負荷指標：建筑面積的總建筑面積小于5000平米時，取上限；大于l0000平米，取下限值。
2、按上述指標確定的冷負荷，即是制冷機的容量，不必再加系數。
3、由于地區差異較大，上述指標以北京地區為準。南方地區可按上限采取。
二、空調方案優缺點比較
A 單冷系統
類型
構成
優點
缺點
適用性
冷水系統
風冷式冷水機組
室外側：用熱泵機組/單冷制冷機組（一臺）；室內側：各室設風機盤管機組室內分布系統為水管。
1）空氣分布設計易滿足舒適要求（一般為上送上回）；
2）冷量調節靈活；
3）室內局部吊頂對建筑影響?。?/p>
4）能源費用能分戶計量。
1）水系統進入室內，安裝與運行不慎有水患；
2）一般無新風供給；蒸發溫度相對偏低；需設板式熱交換器、水泵、膨脹水箱。
別墅型，多層或高層公寓均有采用。
風管系統
風道式全空氣系統
制冷機與室外側盤管為一整機，設在室外或陽臺，室內側為制冷劑盤管與風機，空氣通過風道分送各室（室內側機組可做成柜式或吊頂式，需有安裝空間）。
1）空氣分布完全可按需布置（如上送下回）；
2）可提供新風，過渡季節可由新風供冷，空氣過濾器、消聲器便于設置；
3）能源費用能分戶計量；
4）初投資較小。
1）因室內布置風道，對層高有要求；
2）分室調節要設專門的風閥；
3）立柜式室內機組要占室內空間。
因?qū)痈邌栴}用于別墅型住宅較多。
制冷劑系統
變頻或一般多聯機系統
室外側為壓縮機及室外風冷盤管；室內側為風機+直接蒸發盤管，即室內分布系統為制冷劑盤管。
1）自動化程度高。有利于負荷調節，節能性顯著；
2）室內機可明露在室內，控制方便；
3）可設置專門的新風處理機組并考慮熱回收。
1）受制冷劑盤管布置約束 ，室內空氣分布不能完全滿足要求；
2）價格較貴；
3）制冷劑管路安裝要求高，否則有制冷劑泄漏之患。
別墅型、多層或高層公寓均可采用。
B 冷熱組合（熱泵系統 / 燃氣鍋爐＋制冷）
類型
構成
優點
缺點
適用性
熱泵系統
可以采用變頻技術/或者是模塊化制冷機組/或者對于比較大的別墅可以做兩套獨立系統。
單臺或者若干臺熱泵機組
1）制冷效率高，屬于目前最為節能的制冷方式；
2）可以采用變頻技術，進一步提高能效比（例如在日氣溫波動比較大的地區）；
3）針對有環境配合的地區可以采用水源或者地源熱泵技術；
4）運行費用低。
1）當室外溫度低于－3度的時候熱泵系統的效率就低與電加熱方式，因此這時候需要啟動輔助電加熱器或者是燃油/氣爐；
2）除投資成本高，系統較為復雜；
3）實現制冷制熱切換的部件設計制造維護難度大；
4）在有房間需要供冷，有房間需要供熱時候靈活性較差。
普適性較廣
燃氣鍋爐＋制冷
模塊化鍋爐可以實現100%與50%負荷的切換運行。
模塊化鍋爐＋壓縮/渦旋式制冷機
1）可以很方便的實現不同房間的根據各自需求選擇供冷供熱。
2）系統效率隨環境溫度的波動很小；
3）初投資低，系統相對簡單。
1）與熱泵系統相比，能效比低；節能性不好，不能夠?qū)崿F(xiàn)功率隨負荷的連續變化；
2）由于存在兩套系統公用一部分管道的情況，所以要增加四通閥，該部分在設計施工時候都需要注意。
普適性較廣
C、 風管系統 / 水系統 / 暖氣＋風管系統
類型
構成
優點
缺點
適用性
冷、熱水系統
風冷式或冷（熱）水機組
室外側：用熱泵機組 （一臺）或者制冷機＋鍋爐；
室內側：各室設風機盤管機組室內分布系統為水管。
1）空氣分布設計易滿足舒適要求（一般為上送上回）；
2）冷（熱）量調節靈活；
3）室內局部吊頂對建筑影響小；
4）能源費用能分戶計量。
1）水系統進入室內 ，安裝與運行不慎有水患；
2）一般無新風供給；蒸發溫度相對偏低；需設板式熱交換器、水泵、膨脹水箱。
別墅型 ，多層或高層公寓均有采用。
風管系統
風道式熱泵型全空氣系統
制冷機（熱泵）與室外側盤管為一整機，設在室外或陽臺，室內側為制冷劑盤管與風機，空氣通過風道分送各室（室內側機組可做成柜式或吊頂式，需有安裝空間）。
1）空氣分布完全可按需布置（如上送下回）；
2）可提供新風，過渡季節可由新風供冷，空氣過濾器、消聲器便于設置；
3）能源費用能分戶計量；
4）初投資較小。
1）因室內布置風道，對層高有要求；
2）分室調節要設專門的風閥；
3）立柜式室內機組要占室內空間。
因?qū)痈邌栴}用于別墅型住宅較多。
暖氣＋風管系統
冷熱獨立系統
散熱器＋制冷/新風用風管
1）很方便得滿足不同房間同一時刻的冷熱需求2）對于有集體供暖的用戶，很方便得接入集體供暖管網3）可以利用制冷系統給房間加新風。4）采用jaga的散熱器性能好，還可以靈活實現個性化設計。
1）成本高
2）管道多
1）有集體供暖管網的用戶；
2）已經有采暖系統的用戶，可以獨立添加制冷系統；
3）對舒適感要求高，對成本不是很在乎的用戶。
三、制冷主機選型
1、如何選擇制冷主機？
根據建筑的空調面積和房間功能進行空調冷負荷計算。
統計建筑空調總負荷。
大部分建筑需要考慮房間的同時使用率，一般建筑的同時使用率為70~80%，特殊情況需根據建筑功能和使用情況確定。
制冷機冷負荷為建筑空調總負荷與同時使用率的乘積。根據計算的制冷機冷負荷既可選擇制冷主機。
制冷主機臺數可以根據建筑業主和建筑所備機房情況進行確定。
主機形式可以根據業主實際情況或根據工程情況對多種方案進行比較確定，選擇最適合該工程的主機形式。
四、末端設備選型
1、風機盤管如何選型？
答：風機盤管有兩個主要參數：制冷（熱）量和送風量，因此選擇的方法有兩種：一、根據房間循環風量選：房間面積、層高（吊頂后）和房間換氣次數三者的乘積即為房間的循環風量。利用循環風量對應風機盤管高、中速風量，即可確定風機盤管型號。二、根據房間所需的冷負荷選擇：根據單位面積負荷和房間面積，可得到房間所需的冷負荷值，利用房間冷負荷對應風機盤管的制冷量即可確定風機盤管型號。
2、風機盤管的安裝形式？
確定型號以后，還需根據建筑結構及甲方實際需求，確定風機盤管的安裝方式（明裝或暗裝），送回風方式（底送底回，側送底回等）以及水管連接位置（左或右）等條件。
3、空調設備左右形式如何劃分？
風機盤管—面對送風口風機盤管進出水在右側為右式，反之為左式。
吊頂式空調器—面對回風口機組進出水在右側為右式，反之為左式。
柜式空調器—面對回風口機組進出水在右側為右式，反之為左式。
組合式空調器—面對組合空調器回風口進出水在右側為右式，反之為左式。
4、風機盤管型號估算
答：對于一般的住宅和辦公建筑，房間面積在10m2以下，可選用FP-35，15m2左右的選用FP-51，20m2左右的選用FP-68，25m2左右的選用FP-85，30m2左右的選用FP-102，40m2左右的選用FP-136，50m2左右的選用FP-170，60m2左右的選用FP-204。房間面積較大時應考慮使用多個風機盤管，房間單位面積負荷較大時，對噪音要求不高時可以考慮使用風量和制冷量較大的風機盤管。
5、空調機組的選型
空氣處理機組主要用于處理室內空氣和供新風，一般有回風工況和新風工況兩種工作狀態。 空氣處理機組的選擇一般由三個主要參數決定：風量、表冷器排管數和機外余壓。
先根據系統需要的風量確定空氣處理機組的型號，然后根據需要提供的冷量來決定其排管數，如此便可確定。根據系統需要的余壓要求確定余壓。
空氣處理機組一般有吊頂式和落地式兩種。落地式包括立式和臥式兩種。另外機組的送回風方式也有多不同。徐根據建筑情況和建筑業主要求進行最終的確定。
注意：空調工況的制冷（熱）量比新風工況時要小。
五、空調水系統設計
1、空調水系統的設計原則
力求水力平衡；
防止大流量小溫差；
水輸送系數要符合規范要求；
變流量系統宜采用變頻調節；
要處理好水系統的膨脹與排氣；
要解決好水處理與水過濾；
要注意管網的保冷與保暖效果。

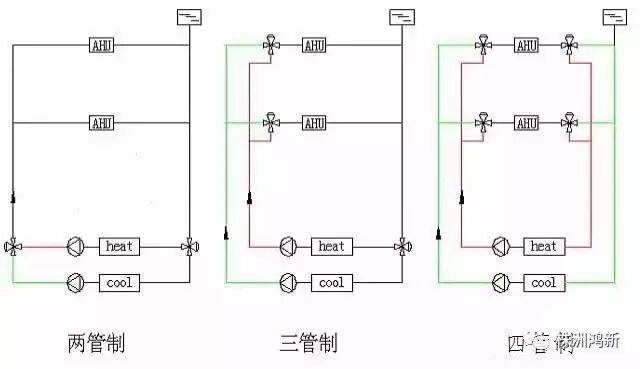

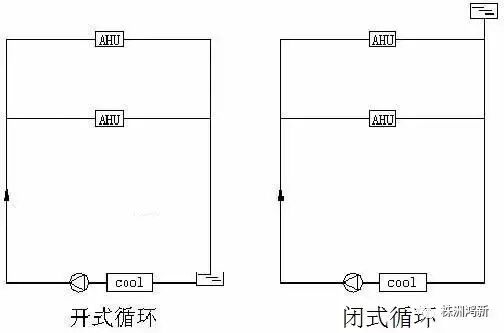

2、空調水系統形式
空調水系統按照管道的布置形式和工作原理，一般分為一下主要幾種類型：
按供、回水管道數量，分為：雙管制、三管制和四管制；
按供、回水在管道內的流動關系，分為：同程式和異程式；
按供、回水干管的布置形式，分為：水平式和垂直式；
按原理分為：開式和閉式；
按調節方式分為：定流量和變流量。
3、各種空調水系統的優缺點比較
類型
特征
優點
缺點
閉式
管路系統不與大氣相接觸，僅在系統最高點設置膨脹水箱。
與設備的腐蝕機會少；不需克服靜水壓力，水泵壓力、功率均低。系統簡單。
與蓄熱水池連接比較復雜。
開式
管路系統與大氣相通。
與蓄熱水池連接比較簡單。
易腐蝕，輸送能耗大。
同程式
供回水干管中的水流方向相同；經過每一管路的長度相等。
水量分配，調度方便，便于水力平衡。
需設回程管，管道長度增加，初投資稍高。
異程式
供回水干管中的水流方向相反；經過每一管路的長度不相等。
不需設回程管，管道長度較短，管路簡單，初投資稍低。
水量分配，調度較難，水力平衡較麻煩。
兩管制
供熱、供冷合用同一管路系統。
管路系統簡單，初投資省。
無法同時滿足供熱、供冷的要求。
三管制
分別設置供冷、供熱管路與換熱器，但冷熱回水的管路共用。
能同時滿足供冷、供熱的要求，管路系統較四管制簡單。
有冷熱混合損失，投資高于兩管制，管路系統布置較簡單。
四管制
供冷、供熱的供、回水管均分開設置，具有冷、熱兩套獨立的系統。
能靈活實現同時供冷或供熱，沒有冷、熱混合損失。
管路系統復雜，初投資高，占用建筑空間較多。
4、冷卻水系統設計
4.1 冷卻水循環系統
冷凝器冷卻水的出水溫度一般可達37℃以上。通過冷卻塔將高溫水冷卻到冷水機組冷凝器冷卻所要求的進水溫度，經過冷卻水泵送至冷水機組循環使用。由于冷卻水系統為敞開式系統，冷卻水容易被外界臟物污染。另外，冷卻水以蒸發冷卻為主，水分蒸發量很大，水中鹽類物質不斷濃縮而惡化水質。因此，冷卻水系統中，要求設置水過濾和水質處理裝置。
4.2 冷卻塔的選取方法
根據制冷機樣本直接查取所需冷卻水水量值，乘以一定的安全裕量（1.1~1.2）計算冷卻塔水量值，然后根據冷卻塔水量值從產品樣本選擇型號和規格。
根據冷卻水量和供、回水溫度及溫差即可選定冷卻塔，但是，冷卻塔的工作原理主要是依靠水分蒸發吸收熱量來實現水冷卻的目的?？梢?，冷卻水的冷卻效果主要取決于空氣濕球溫度，因此冷卻塔產品的技術資料都是在既定的空氣濕球溫度下的數據，需要對產品的技術數據進行修正。
簡要經驗值計算公式：
設備總冷量（KW）×860（大卡）÷3000 = 冷卻塔水流量，但在此基礎上加上25T～100T = 冷卻塔實際規格流量或冷卻塔水流量×1.2～1.3 = 冷卻塔實際規格流量
4.3 冷卻塔選擇注意事項
（1）周圍環境對噪聲的要求，如果要求噪聲嚴格時，可選用超低噪聲冷卻塔，冷卻塔夜間也需要運行時，也可選擇變轉速風機冷卻塔，在夜間，風機低轉速運行。
（2）對美觀要求較高時，宜選用方形塔，方形塔可組合使用，調節方便，有利節能運行，但投資較高，顏色應與主體建筑協調。
（3）保證良好的通風條件，合理組織冷卻塔的氣流。
（4）防止飄水對周圍環境影響。
（5）考慮有、無防火要求。
4.4 冷卻塔的布置注意事項
（a）冷卻塔應設置在空氣流暢，風機出口處無障礙物的地方。如建筑外觀的需要，冷卻塔需用百葉窗圍擋時，則百葉窗靜孔面積處的風速應小于2m/s，以保證有足夠的開口面；
（b）冷卻塔應設置在噪聲要求低和允許水滴飛濺的地方，當附近有住宅或其他建筑物，且有一定的噪聲要求時，應考慮消聲和隔振措施；
（c）冷卻塔設置在屋頂或樓板上，應校核結構承壓強度；
（d）冷卻塔和制冷機一般為單臺布置，便于管理；
（e）冷卻塔的補給水量一般為冷卻塔循環水量的1∽3%；
（f）為了防止冷凝器和冷卻水管路系統的腐蝕，冷卻水和補給水的水質要達到一定的標準，必要時應設加藥裝置，對冷卻水進行處理；
（g）當多臺冷卻塔并聯使用時，要特別注意避免因并聯管路阻力不平衡造成水量分配不均或冷卻塔底池的水發生溢流現象。為此，各進水管上都必須設置閥門，借以調節進水量；同時在各冷卻塔的底池之間，用與進水干管相同管徑的均壓管（平衡管）連接。此外，為使各冷卻塔的出水量均衡，出水干管宜采用比進水干管大兩號的集管并用45o彎管與冷卻塔各出水管連接。
4.5 冷卻水泵的選取
冷卻水泵的選擇要點與冷凍水泵相似，應以節能、低噪音、占地少、安全可靠、振動小、維修方便等因素，擇優選擇。
冷卻水泵揚程的組成：
制冷機組冷凝器水阻力：一般為5~7mH2O；（具體值可參看產品樣本）
冷卻塔噴頭噴水壓力：一般為2~3mH2O；
冷卻塔（開式冷卻塔）接水盤到噴嘴的高差：一般為2~3mH2O；
回水過濾器阻力，一般為3~5mH2O；
制冷系統水管路沿程阻力和局部阻力損失：一般為5~8mH2O；
綜上所述，冷凍水泵揚程為17~26mH2O，一般為21~25mH2O。
5、冷凍水系統設計
5.1 選擇原則及注意事項
首先要滿足最高運行工況的流量和揚程，并使水泵的工作狀態點處于高效率范圍；泵的流量和揚程應有10~20%的富裕量；當流量較大時，宜考慮多臺并聯運行，并聯臺數不宜超過3臺，并應盡可能選擇同型號水泵；供暖和空調系統中的循環水泵，宜配備一臺備用水泵；選泵時必須考慮系統靜壓對泵體的影響，注意水泵殼體和填料的承壓能力以及軸向推力對密封環和軸封的影響，在選用水泵時應注明所承受的靜壓值，必要時有制造廠家做特殊處理。
5.2 冷凍水泵選型
冷凍水流量：在沒有考慮同時使用率的情況下選定的機組，可根據產品樣本提供的數值選用或根據如下公式進行計算。如果考慮了同時使用率，建議用如下公式進行計算。公式中的Q為建筑沒有考慮同時使用率情況下的總冷負荷。
L(m3/h)=Q(kW) /（4.5~5）℃×1.163
冷凍水泵揚程的組成：
制冷機組蒸發器水阻力：一般為5~7mH2O；（具體值可參看產品樣本）
末端設備（空氣處理機組、風機盤管等）表冷器或蒸發器水阻力：一般為5~7mH2O； （據體值可參看產品樣本）
回水過濾器阻力，一般為3~5mH2O；
分水器、集水器水阻力：一般一個為3mH2O；
制冷系統水管路沿程阻力和局部阻力損失：一般為7~10mH2O；
綜上所述，冷凍水泵揚程為26~35mH2O，一般為32~36mH2O。
注意：揚程的計算要根據制冷系統的具體情況而定，不可照搬經驗值！
5.3 進行水泵的配管布置時，應注意以下幾點：
安裝軟性接管：在連接水泵的吸入管和壓出管上安裝軟性接管，有利于降低和減弱水泵的噪聲和振動的傳遞。
出口裝止回閥：目的是為了防止突然斷電時水逆流而時水泵受損。
水泵的吸入管和壓出管上應分別設進口閥和出口閥；目的是便于水泵不運行能不排空系統內的存水而進行檢修。
水泵的出水管上應裝有溫度計和壓力表，以利檢測。如果水泵從地位水箱吸水，吸水管上還應該安裝真空表。
水泵基礎高出地面的高度應小于0.1m，地面應設排水溝。
6、冷凝水系統設計
風機盤管機組、整體式空調器、組合式空調機組等運行過程中產生的冷凝水，必須及時予以排走，排放冷凝水管道的設計，采用開式、非滿流自流系統，排放方式采用分區排放，一般排到區域中心衛生間的地漏中，這樣排水管道較短，不易漏水。
沿水流方向，水平管道應保持不小于千分之三的坡度，且不允許有積水部位；
當冷凝水盤位于機組內的負壓區段時，凝水盤的出水口處必須設置水封，水封的高度應比凝水盤處的負壓（相當于水柱高度）大50%左右。水封的出口，應與大氣相通；
冷凝水管道宜采用聚氯乙烯塑料管，進行防結露的保溫和隔氣處理；
冷凝水立管的頂部，應設計通向大氣的放氣閥；
設計和布置冷凝水管路時，必須認真考慮定期沖洗的可能性，并應設計安排必要的設施；
冷凝水管的公稱直徑DN(mm)，應根據通過冷凝水的流量計算確定。
一般情況下，每1KW冷負荷每1h約產生0.4kg左右冷凝水；在潛熱負荷較高的場合，每1KW冷負荷每1h約產生0.8 kg左右冷凝水。通常，冷凝水管的公稱直徑選用DN20mm。
7、電子水處理儀、過濾器
7.1 主要產品形式
7.2 電子水處理儀、過濾器的選擇
空調水系統中使用到的電子水處理儀和水過濾器一般都按照設備所在管段的管徑進行選擇。
冷卻水系統屬開式系統，必須使用電子水處理儀；
冷凍水系統屬閉式系統，要求不是那么嚴格，可以在冷凍水系統管路中或膨脹水箱進水管路中安裝電子水處理儀。

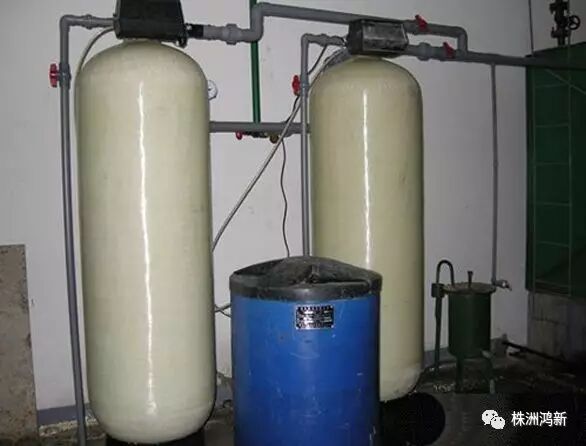

8、全自動軟化水裝置的選擇
當工程所在地水質較硬或是系統較大的時候，系統的循環水和補水最好是軟化水，該空調系統必須配置水軟化裝置，一般選用全自動軟化水裝置； 全自動軟化水裝置的選用一般按照系統補水量進行選擇。補水裝置可以根據實際情況來選（裝置小，系統補水時間長；裝置大，系統補水時間短）。
9、膨脹水箱的選擇
膨脹水箱一般按照冷凍水系統管路總水容量的2~3%選擇一般，一萬平方米左右建筑空調水系統膨脹水箱的容積為2~4立方。
六、空調風系統設計
1、空調風系統設計原則
能保證室內要求的參數，即在設計條件下和運行條件下均能保證達到室內溫度、相對濕度、凈化等要求；
初投資和運行費用綜合起來較為經濟；
盡量減少一個系統內的各房間相互不利的影響；
盡量減少風管長度和風管重疊，便于施工、管理和測試；
系統應與建筑物分區一致；
各房間或區的設計參數值和熱濕比相接近污染物相同，可以劃分成一個全空氣系統。對于定風量單風道系統，還要求工作時間一致，負荷變化規律基本相同；
一般民用建筑中的全空氣系統不宜過大，否則風管難于布置；
系統最好不要跨樓層設置，需要跨樓層設置時，層數也不應過多這樣有利于防火。
2、空調氣流組織分布
2.1 布置風管要考慮哪些因素？
盡量縮短管線，減少分支管線，避免復雜的局部構件，以節省材料和減小系統阻力。
要便于施工和檢修，恰當處理與空調水、消防水管道系統及其他管道系統在布置上可能遇到的矛盾。

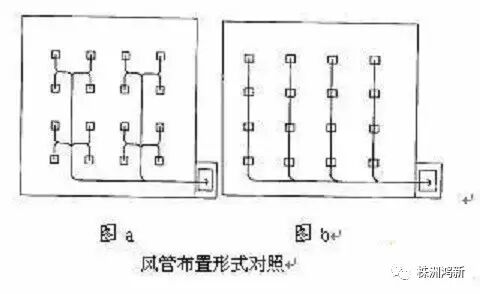

下圖的a和b為相同房間、相同送風口的兩種風管布置形式。對比可知，a比b的管線要長，分支管線和局部構件也較多，因此，b優于a。

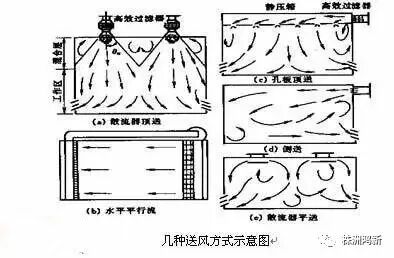

2.2 目前常見的氣流組織形式有哪些，各種送風方式的主要應用場所？
房間內合理的氣流組織主要取決于送風口的形式和位置。目前，常見的氣流組織形式有：
側送風 側送風如圖a所示，側板送風是目前常用的氣流組織形式。風道位于房間上部，沿墻敷設，在風道的一側或兩側開送風口?？梢陨纤惋L(fēng)，上回風，也可以上送風，下回風。它的特點是風口應貼頂布置，形成貼附式射流，回風區進行熱交換?；仫L(fēng)口設在送風口的同側，風速為2～5m/s。冬季送熱風時，調節百葉窗使氣流向斜下方射出。
散流器送風 散流器送風可以進行平送和側送。它也是在空氣回流區進行熱交換。射流和回流流程較短，通常沿頂柵形成貼附式射流時效果較好。它適用于設置頂柵的房間。
條縫送風 通過條縫形送風口進行送風，其射程較短。溫差和速度變化較快，適用于散熱量較大只求降溫的房間，例如紡織廠、高級公共民用建筑等都有采用條縫送風。
噴口送風 經熱、濕處理的空氣由房間一側的幾個噴口高速噴出，渡過一定的距離后返回。 工作區處于回流過程中，這種送風方式風速高，射程遠，速度、溫度衰減緩慢，溫度分布均勻。適用于大型體育館、禮堂、劇院及高大廠房等公共建筑中。
孔板送風 利用頂柵上面的空間作為靜壓箱。在壓力的作用下，空氣通過金屬板上的小孔進入室內?；仫L(fēng)口設在房間下部。孔板送時，射流的擴散及室內空氣混合速度較快，因此工作區內空氣溫度和流速都比較穩定，適用于對區域溫差和工作區風速要求嚴格，室溫允許波動較小的場合。
3、空調風管管徑及風口尺寸計算
3.1 空調風管及風口風速的選擇
（1）風管內的風速 一般空調房間對空調系統的限定的噪音允許值控制在 40～50dB（A）之間，即相應NR（或NC）數為35～45dB（A）。根據設計規范，滿足這一范圍內噪音允許值的主管風速為4～7m/s，支管風速為2～3m/s。通風機與消聲裝置之間的風管，其風速可采用8～10m/s。
（2）送風口的出風風速 為防止風口噪音，送風口的出風風速宜采用2～3m/s。
回風口的吸風速度 回風口位于房間上部時，吸風速度取4～5m/s，回風口位于房間下部時，若不靠近人員經常停留的地點，取3～4m/s ，若靠近人員經常停留的地點，取1.5～2m/s ，若用于走廊回風時，取1～1.5m/s。
第三部分 中央空調工程造價
一、中央空調工程造價的組成部分有哪些？
1. 設備費（除膨脹水箱、軟化水箱、閥門管道和管件以外，全部為設備費，設備費的準確度應比合同最終簽訂價高8%~10%左右）。
2. 設備運雜費（運輸、包裝費等）一般取設備費的1%~2%（根據設備的產地和使用地的距離來確定）。
3. 設備安裝費：一般取設備的5%~8%，（除散件設備，如：冷卻塔的安裝費：取冷卻塔設備費的10%~15%）。
4. 設備運行調試費：一般取設備費的0.5%~1%。
5. 管道制作、安裝、保溫等費用，一般為設備費的20%~40%。（根據系統的復雜程度來確定）。
6. 電氣費、土建費用（應另行計算）。
7. 工程設計費，取以上所有費用合計的2.5%~3%。
8. 工程的其他費用（包括各種稅費、工程臨時設施費、冬雨季施工費、利潤等），一般取以上所有費用合計的5%~8%。
上述所有費用之和即工程總造價。
二、工程總造價的估算方法：（經驗僅做為參考）
1、采用水冷冷水機組，末端為風機盤管沒有新風的情況下，建筑空調造價為200元/m2左右，末端為風機盤管加新風的為250元/m2左右。
2、采用風冷冷水機組，末端為風機盤管沒有新風的情況下，建筑空調造價為250元/m2左右，末端為風機盤管加新風的為300元/m2左右。
第四部分 凈化空調簡介
一、潔凈空調的基本概念
潔凈空調是空調工程中的一種，它不僅對室內空氣的溫度、濕度、風速有一定的要求，而且對空氣中的含塵粒數、細菌濃度等都有較高的要求，為此相應的技術稱為空氣潔凈技術。對空氣溫度、濕度、潔凈度、壓力、噪聲等參數根據需要都進行控制的密閉性較好的空間稱為潔凈室。
二、潔凈空調與一般空調的區別
1、主要參數控制
一般空調側重溫度、濕度、空氣新鮮度的控制，而潔凈空調除此之外還要求控制室內空氣的含塵量、風速、換氣次數等。
2、空氣過濾措施
一般空調只有粗效過濾、一級過濾，要求較高的有粗效、中效二級過濾，而潔凈空調要求有粗、中、高效三級過濾，在有些潔凈室中，還設有濾毒吸附過濾。
3、室內壓力要求
一般空調對室內空氣無特殊要求，而潔凈空調為避免外界污染空氣的滲入或不同生產車間不同物質的相互影響，對不同潔凈區的正壓值均有不同的要求，在負壓潔凈室內尚有負壓值的控制要求。
4、潔凈空調系統材料和設備的選擇要求
潔凈空調系統材料和設備的選擇、加工工藝、加工安裝環境、設備部件儲存環境，為避免被外界污染，均有特殊的要求，為也是一般空調系統所沒有的。
5、對系統氣密性的要求
一般空調系統對系統氣密性、滲氣量雖有要求，但潔凈空調系統的要求更高，其檢測手段、各工序的標準均有嚴格措施及測試要求。
6、對建筑和其它專業的要求
一般空調房間對建筑布局、熱工等方面有要求，但對選材及氣密性要求不是很注重，而潔凈空調對建筑質量的評價，除一般建筑的外觀等要求外，還對防塵、防起塵、防滲漏有嚴格要求。
第五部分 采暖工程簡介
一、系統運行中如何掌握供回水溫度？我國采暖系統供回水溫差通常取多少？
答：我國采暖設計沿用的規定：供水溫度95℃，回水溫度70℃，溫差為25℃。但近年來，根據國內外供熱的先進經驗，供回水溫度及溫差有下降趨勢，設計供回水溫度有取80/60℃，溫差20℃的。
二、熱交換有哪幾種形式？什么是換熱系數？面式熱交換器的主要熱交換形式是什么？
答：熱交換（或者說傳熱）有三種形式：導熱、對流和輻射。對面式熱交換器來說，換熱的主要形式是對流和導熱，對流換熱量的計算式是：Q=αA（t2-t1），導熱換熱量的計算式是：Q=（λ/δ）A（t2-t1）。在面式熱交換器中的傳熱元件兩側都發生對流換熱，元件體內發生導熱。
三、面式熱交換器有哪些形式？其原理、優缺點各為何？
答：面式熱交換器的主要形式有：管殼式換熱器、板式換熱器、熱管式換熱器等。它可細分成很多形式，其共同的缺點：體積大，占地大、投資大，熱交換效率低（與混合式比較），壽命短；它們的優點是凝結水水質污染輕，易于回收。
四、有時候發現有的用戶暖氣片熱而有的不熱，何故？如何解決？
答：這叫作系統水力失調，導致的原因較復雜，大致有如下原因：
（1）管徑設計不合理，某些部位管徑太細；
（2）有些部件阻力過大，如閥門無法完全開啟等；
（3）系統中有雜物阻塞；
（4）管道坡度方向不對等原因使系統中的空氣無法排除干凈；
（5）系統大量失水；
（6）系統定壓過低，造成不滿水運行；
（7）循環水泵流量，揚程不夠；
要解決系統失調問題，首先要查明原因，然后采取相應措施。
五、汽暖和水暖各有什么優缺點？
答：汽暖系統雖有投資省的優點，但能源浪費太大，據權威部門測算，汽暖比水暖多浪費能源約30%，因此近年汽暖方式正逐步被淘汰。汽暖浪費能源主要表現在：
（1）疏水器質量不過關，使用壽命短，性能差，汽水一塊排泄；
（2）管系散熱量大，除工作溫度高的原因外，保溫破壞，不及時維修也是原因之一；
（3）系統泄漏嚴重，同樣的泄漏面積，蒸汽帶出的熱量比水大得多。汽暖除了不經濟之外，還不安全，易發生人員燙傷和水擊暴管事故。很多系統運行中伴隨有振動和水擊聲，影響人的工作和休息。另外，汽暖房間空氣干燥，讓人感到不舒適。水暖系統雖適當增加了投資，但克服了上述弊端。
六、供熱指標
供熱指標是在當?shù)厥彝獠膳嬎銣囟认?，每平方米建筑面積維持在設計規定的室內溫度下供暖，每平方米所消耗的熱量單位（W/m2）。在沒有設計文件不能詳細計算建筑物耗熱量，只知道總建筑面積的情況下，可用此指標估算供暖設備，概略地確定系統的投資，詳見各類型建筑物熱指標。
————————————————————
更多好看的內容請關注株洲鴻新實業有限公司公眾號，謝謝！
